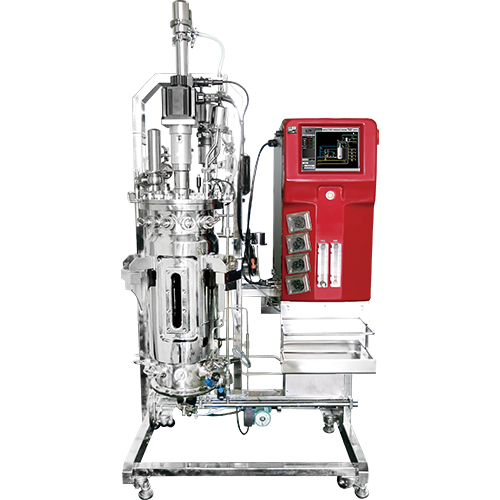

30L/50L 試驗級原位滅菌發酵系統 SIP
產品介紹
Winpact 30L/50L 原位滅菌SIP生物反應器/發酵槽/醱酵槽可以輕鬆提供您實驗級的發酵需求。此款系統絕對是學術實驗室與工業試量產的最佳選擇。一目了然的操作介面讓您快速上手，且發酵系統底座配備滾輪使移動更加方便。本產品所有材料與配件皆以最高標準製作以確保您的實驗品質，提供高品質與高效能的生物培養環境調控及絕佳的相容性。並提供多元化的配件讓您可以有效的提高產品效能。
B1. 馬達
手動或自動控制攪動速度
B2. 不鏽鋼槽體
高加熱效率的特殊雙夾套加熱設計
B3. 蠕動幫浦
內建4個Watson Marlow蠕動幫浦，滿足您饋料的需求
B4. 控制中心
大尺寸螢幕和一目了然的簡易控制介面
Major Science SIP Fermentation Systems
- 多種槽體可供選擇，使用者可依照需求選擇 30L和 50L工作體積的槽體
- 支援多國語言的12吋人性化控制介面
- 全自動的遠距監控流程
- 支援15階段自動化發酵環境調節設定
- 以環狀方式焊接有效降低殘留物附著
- 採用醫療等級 SUS316L不鏽鋼蜂巢式雙夾套設計提供卓越的溫度控能
- 配備安全閥當壓力超過臨界值時自動洩壓確保作業安全
- 整合多樣安全設計保護作業人員操作安全
- 附贈遠端監控及操控軟體
- 密碼保護機制供多位使用者操作,並可設定每位使用者的使用權限
- 多種選配設備達到您的作業需求以及作業最佳化
- Winpact監控及資料擷取軟體與乙太網路通訊,以及IP定址
 |
 |
 |
| 4-階段 DO 級聯 | ||
 |
||
| 15-階段可程式化PID控制 | 圖形化操作總覽 | 手動及程序控制操作容易，一目了然 |
 |
 |
 |
| 一鍵自動滅菌 - 槽體與系統管線 | 線上校準系統及系統回饋 | 系統可搭配數種選配設備進行擴充 |
* 所有圖片僅供參考，實際產品可能與圖不同。
* 技術規格如有更改，恕不另行通知。
| 容量 | 30 公升 | 50 公升 |
|---|---|---|
| 總容量 | 42 公升 | 67 公升 |
| 工作容量 | 30 公升 | 50 公升 |
| 尺寸(約) | 130 x 95 x 275 公分 | 130 x 95 x 295 公分 |
| 槽體與夾套最大工作壓力 | 3 bar (43.5 psig) / 4 bar (58 psig) | |
| 款式 | 雙層包覆式的圓頂槽體，槽體外部為溫度保護層 | |
| 材質 | 直接接觸培養液 - SUS316L; 其他所有 - SUS304 | |
| 表面處理 | 內部拋光 ≦ 25 Ra/in (0.6 μm)機械拋光;可選擇電拋光 外部拋光 ≦ 32 Ra/in (0.8 μm)機械拋光;可選擇電拋光 |
|
| 接口 | 接口依顧客需求設計 | |
| 管具與閥具材質 | 直接接觸到產品或培養液的零件，使用內部電解拋光 SUS-316L EP (≤25 Ra/in) 不銹鋼管具 (BPE標準):
A. 用SUS304 不鏽鋼製成 |
|
| 控制器 | 10.4吋工業彩色觸控螢幕 | |
| * 易上手的圖像化友善控制介面， 包括高安全性使用者帳戶和不同的存取權限管控 * 使用不鏽鋼控制器外箱(僅有100L及以上的外箱) * 模組化且標準化的設計 (模組滑道): 根據人體工學的設計概念以實現 易操作，方便清潔及輕易從槽底閥取產物。 * 包含控制器維護頁面及系統診斷程式 * 內建記憶體系統自動化儲存所有設定值，即使遭遇斷電，系統能輕易於電源恢復後還原設定值及繼續中斷的實驗。 |
||
| 設定 | * 自動殺菌 * 自動醱酵程式 |
|
| DO |
|
|
| pH |
|
|
| 幫浦 |
|
|
| 溫度 |
|
|
| 攪拌 |
|
|
| 氣體供應與排氣 | 氣體供應器與除濕機: 使用機體內部的氣體壓縮機或空氣除濕機
|
|
設備需求
| 容量 | 30L | 50L |
|---|---|---|
| 電源 | 三相電源 220V 或 380V (備註: 可根據當地電壓進行客製化) | |
| 氣體 | 至少6 barg | |
| 60 公升/分鐘流率 | 100 公升/分鐘流率 | |
| 須經除濕過 | ||
| 無油物 | ||
| 周圍工廠水源供應 | 冷卻水 (自來水, 最少低於工作溫度15oC, 必須為軟水); 壓力最少 2 bar |
|
| 過程中使用水源 | RO 水 | |
| 設備蒸氣 | ≥ 2 bar; 乾蒸氣無夾帶冷凝水 | |
| 過程中所產生的蒸汽 | ≥ 2 bar; 乾蒸氣無夾帶冷凝水 | |
| 排水 | 在現場的排水; ≥ 1 英吋 | |
*原地滅菌SIP生物反應器/發酵槽/醱酵槽可客製化訂購。請聯絡您所在地的區域經理進行評估。
| 訂購編號 | 產品描述 |
|---|---|
| FS-10L-220 | 原地滅菌SIP生物反應器/發酵槽/醱酵槽10L,220V |
| FS-10L-380 | 原地滅菌SIP生物反應器/發酵槽/醱酵槽10L,380V |
| FS-30L-220 | 原地滅菌SIP生物反應器/發酵槽/醱酵槽30L,220V |
| FS-30L-380 | 原地滅菌SIP生物反應器/發酵槽/醱酵槽30L, 380V |
氣體混合儀
此氣體混合儀在醱酵過程中最多可獨立供應四種氣體，讓使用者可以讓細胞成長狀況達到最佳化。像溶氧與酸鹼值這些參數，可以藉由調整供應至系統的氣體成分來控制。四個手動或是自動調整的流量計可對每種氣體進行控制；四個電磁閥可反應培養狀況而自動地開或關。氣體混合儀可以用手動或自動模式來操作。
氣體流量控制器
藉由選配的氣體流量控制器對你的空氣流量持續進行自動控制。此氣體流量控制器可以精確地調整進氣流速與防止氣壓的波動起伏，確保實驗的精確性與再現性。
*將簡易性與自動操作合而為一
二氧化碳/氧氣氣體分析器
二氧化碳/氧氣氣體分析器可對生物反應器所排出的二氧化碳與氧氣濃度進行量測。其中二氧化碳的濃度測定方式是使用一個自行校正的無擴散紅外線偵測器，而氧氣濃度的部分則是用一個電化學監控偵測器來達成。利用這些資訊，使用者可以持續地監控新陳代謝與分析細菌的成長參數。
ORP 探針
ORP探針可測量醱酵培養基的氧化還原電位，它是厭氧反應的一個關鍵指標。容易保養且可滅菌的探針，即使重複進行滅菌之後，也不會影響其量測的準確性。
電解拋光 (EP) 的槽體
電解拋光的槽體其表面處理符合衛生級的標準。
除了表面電解拋光之外，機械拋光將培養液之殘留物降到最低，留下較光滑的表面。
**注意：此選項必須在一開始的詢價中提出要求，在系統完成後一律不接受申請。
傳輸管具
傳輸管具用於槽體與槽體之間，負責傳輸已完成的產品與培養液，提供便利的操作。自動傳輸使用壓力與閥件的方向控制來提供快速且簡單的操作。
